Para el precalentamiento de agua, los termos eléctricos híbridos Recosun se conectan entre la caldera de gas, caldera eléctrica o bomba de calor y la fuente de agua fría (Figura 1).
El agua se precalienta en el termo eléctrico utilizando la energía ecológica generada a partir de paneles fotovoltaicos, y entra directamente en la caldera de gas o caldera eléctrica. Si el agua está suficientemente caliente, la caldera no se enciende y por lo tanto se obtiene un ahorro considerable ya que no se consume gas o electricidad procedente de la red de distribución. Si el agua no ha sido suficientemente calentada en el termo eléctrico, termina de calentarse en la caldera. Para este calentamiento final en la caldera se consume mucha menos energía que para el calentamiento de agua fría. Este modo de conexión de los termos eléctricos híbridos garantiza el suministro de agua caliente incluso durante largos períodos de mal tiempo y también permite disfrutar de un ahorro económico importante. Para la bomba de calor el termo suministra, en vez de agua fría, agua precalentada hasta el límite de temperatura máxima permitida por la bomba de calor. Con este modo de conexión se prolonga la vida útil de la bomba de calor en un 30%.
La conexión de los termos eléctricos híbridos entre la caldera de gas y la fuente de agua fría permite calentar el agua incluso en caso de averías o interrupción del suministro de gas. En estos casos el agua se calienta mediante la energía eléctrica producida a partir de paneles fotovoltaicos. Si hay mal tiempo durante un período largo, es posible activar, con el segundo termostato del termo, la segunda resistencia de reserva que se alimenta con corriente alterna (230V) procedente de la red de distribución eléctrica. Esta activación de la segunda resistencia permite que los termos eléctricos híbridos Recosun funcionen como termos eléctricos convencionales y junto con la electricidad de los paneles fotovoltaicos, calientan el agua incluso sin el suministro de gas.

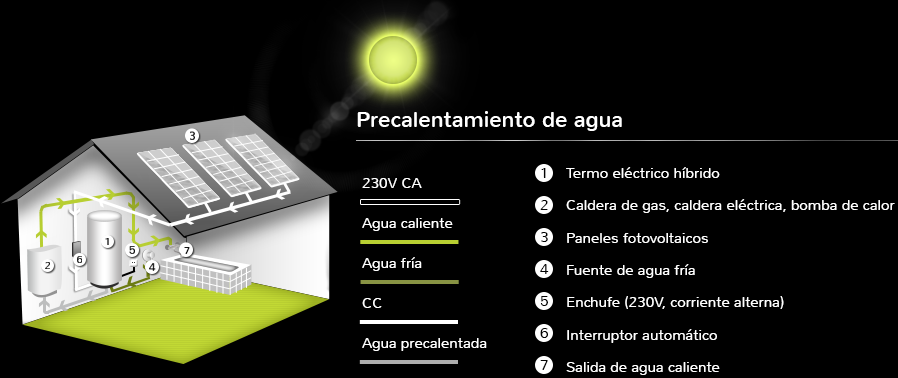

Figura 1: Precalentamiento de agua
Una de las grandes ventajas de los paneles fotovoltaicos es su peso (aprox. 19 kg / panel), lo que hace posible colocar los paneles de manera fácil y en casi cualquier lugar donde hay luz solar directa. La orientación ideal es hacia el sur con una variación de 20° hacia el este o el oeste. La inclinación de los paneles en la Península Ibérica debería ser entre 30 y 36°. El espacio donde se instalan los paneles tiene que estar libre de obstáculos que puedan producir sombras. Los cables entre los paneles y el termo no deberían ser más largos de 100 m. Los paneles más utilizados tienen dimensiones de 160 x 100 cm (1,6 m²).

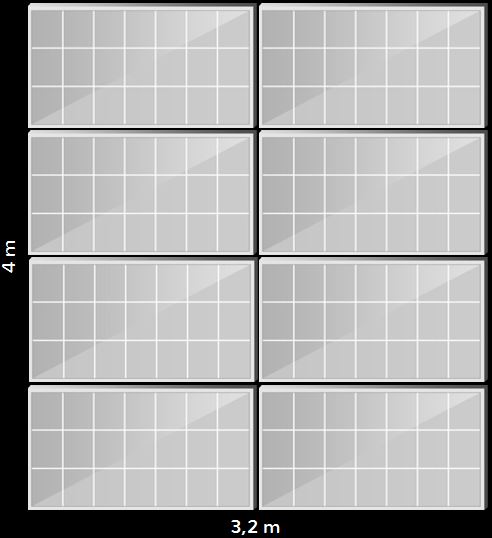

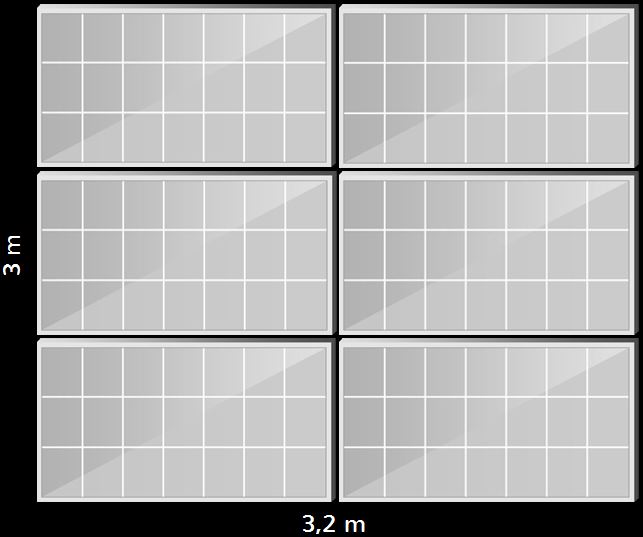

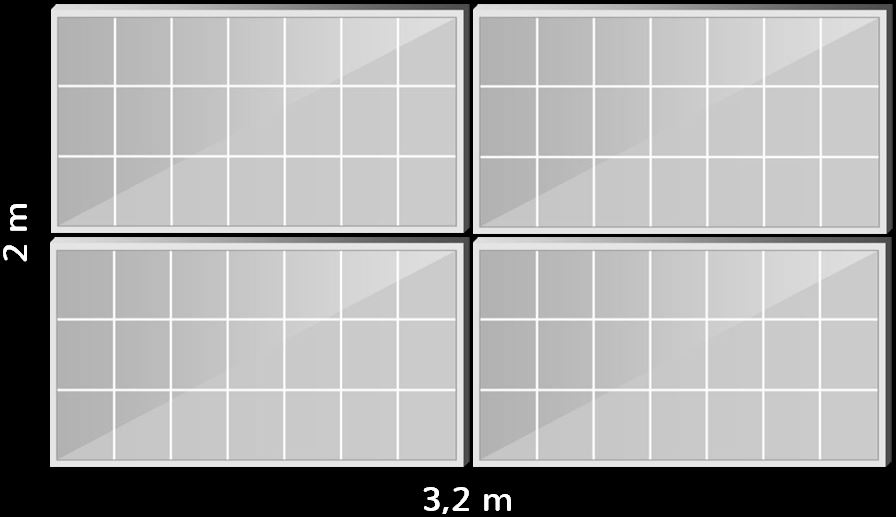

Ejemplos de montaje:
|
Potencia instalada 1 kW (CC 120V) Producción anual aprox. 1.450 kWh |
Potencia instalada 1,5 kW (CC180V) Producción anual aprox. 2.200 kWh |
Potencia instalada 2 kW (CC 240V) Producción anual aprox. 2.950 kWh |
 |
 |
 |
ADVERTENCIA: Los termos eléctricos híbridos LX ACDC/M+K (KW) están diseñados para paneles solares fotovoltaicos cuyos parámetros son: 30V ±10% y 8,3A ±5% por panel.
Es posible utilizar paneles tanto monocristalinos como policristalinos convencionales, que se conectan en serie (Figura 7). Los paneles amorfos y monocristalinos de alto voltaje se pueden utilizar sólo si la conexión es en serie y en paralelo (Figura 8 y 9), cumpliendo con los parámetros límites de los termos eléctricos.
Parámetros límites de los termos eléctricos:
La vida útil mínima de los paneles solares fotovoltaicos es 25 años.
|

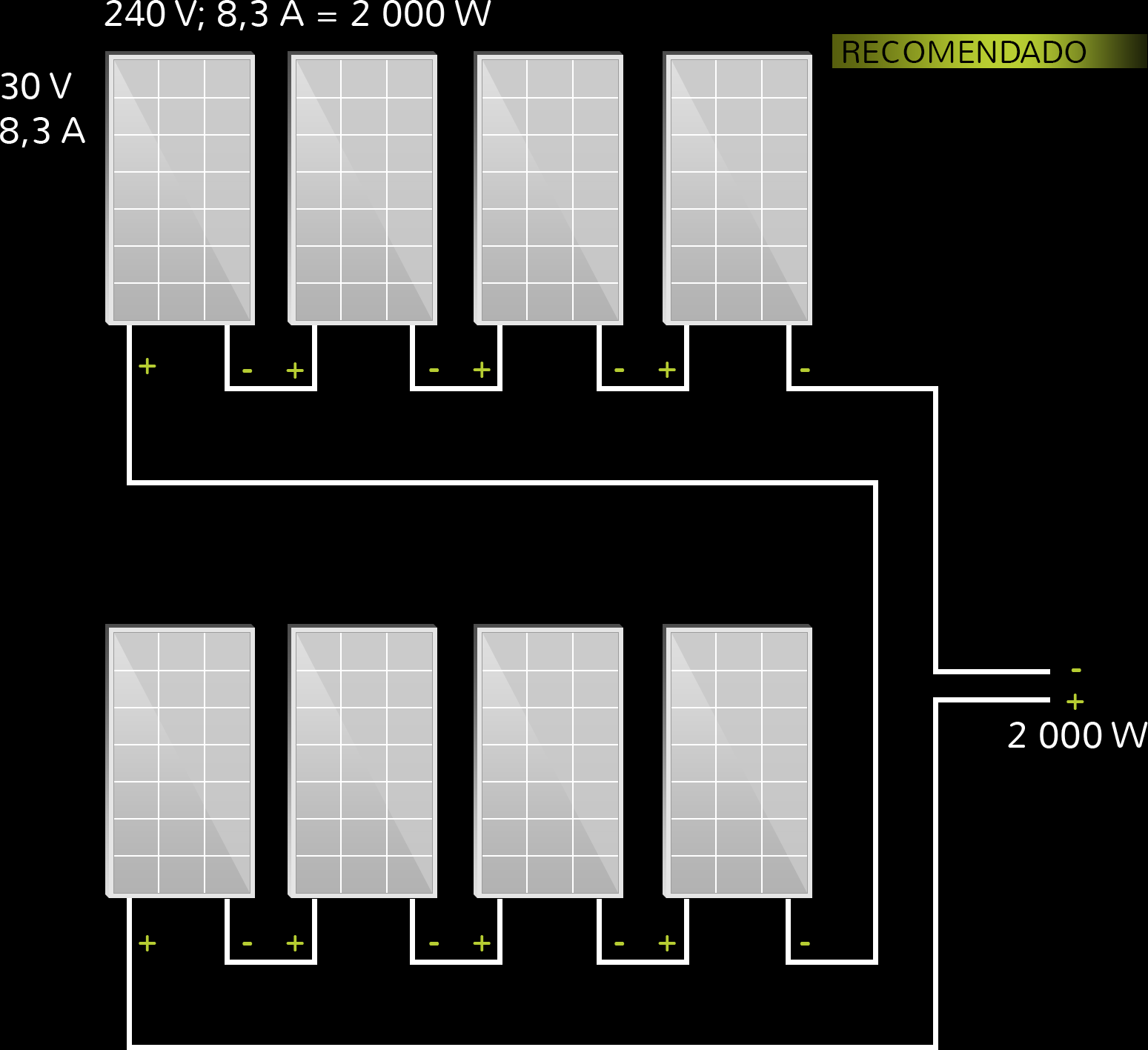

Figura 7: Conexión de los paneles convencionales (30V)
|

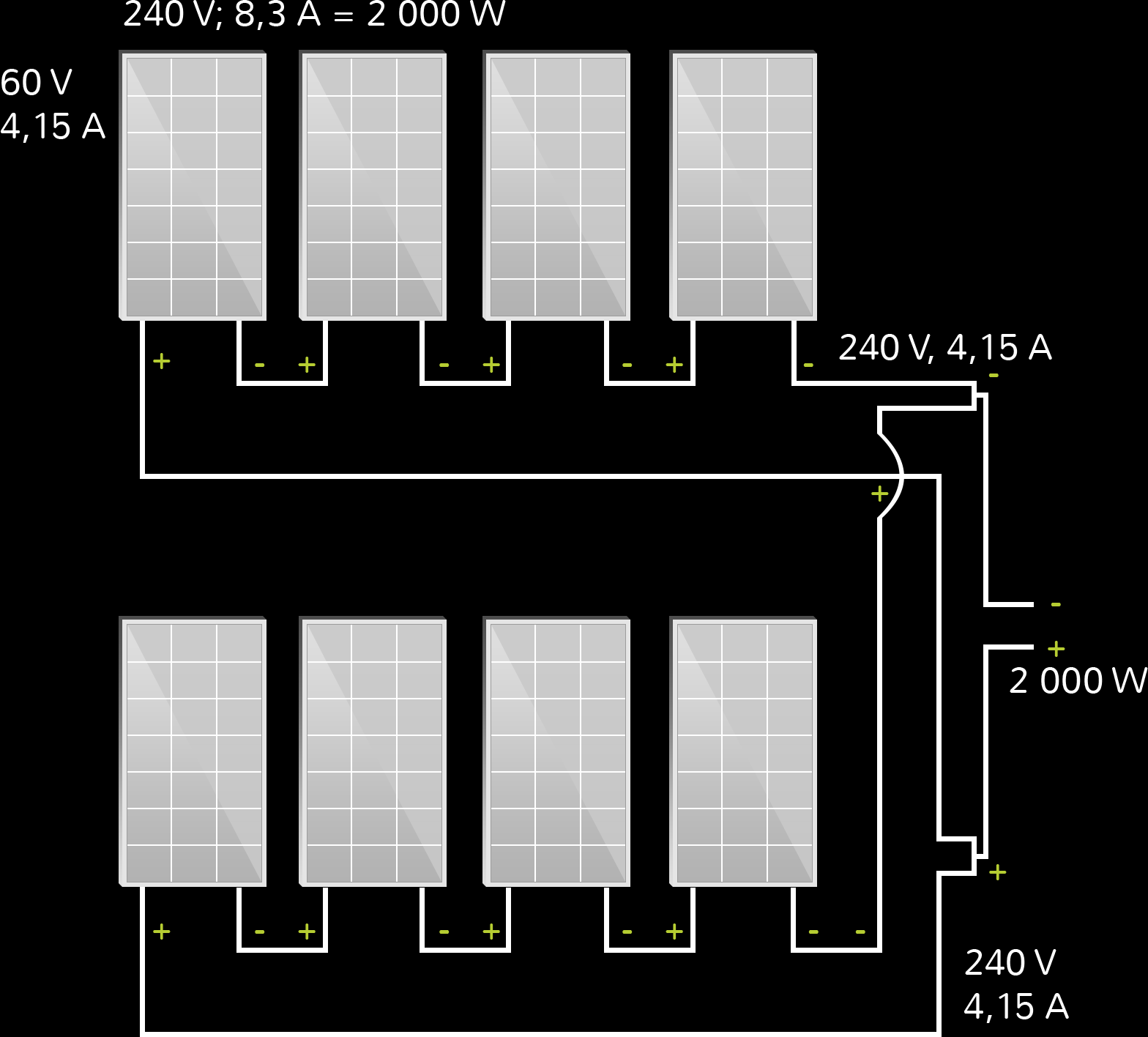

Figura 8: Ejemplo de conexión de los paneles de alto |
 |
 |

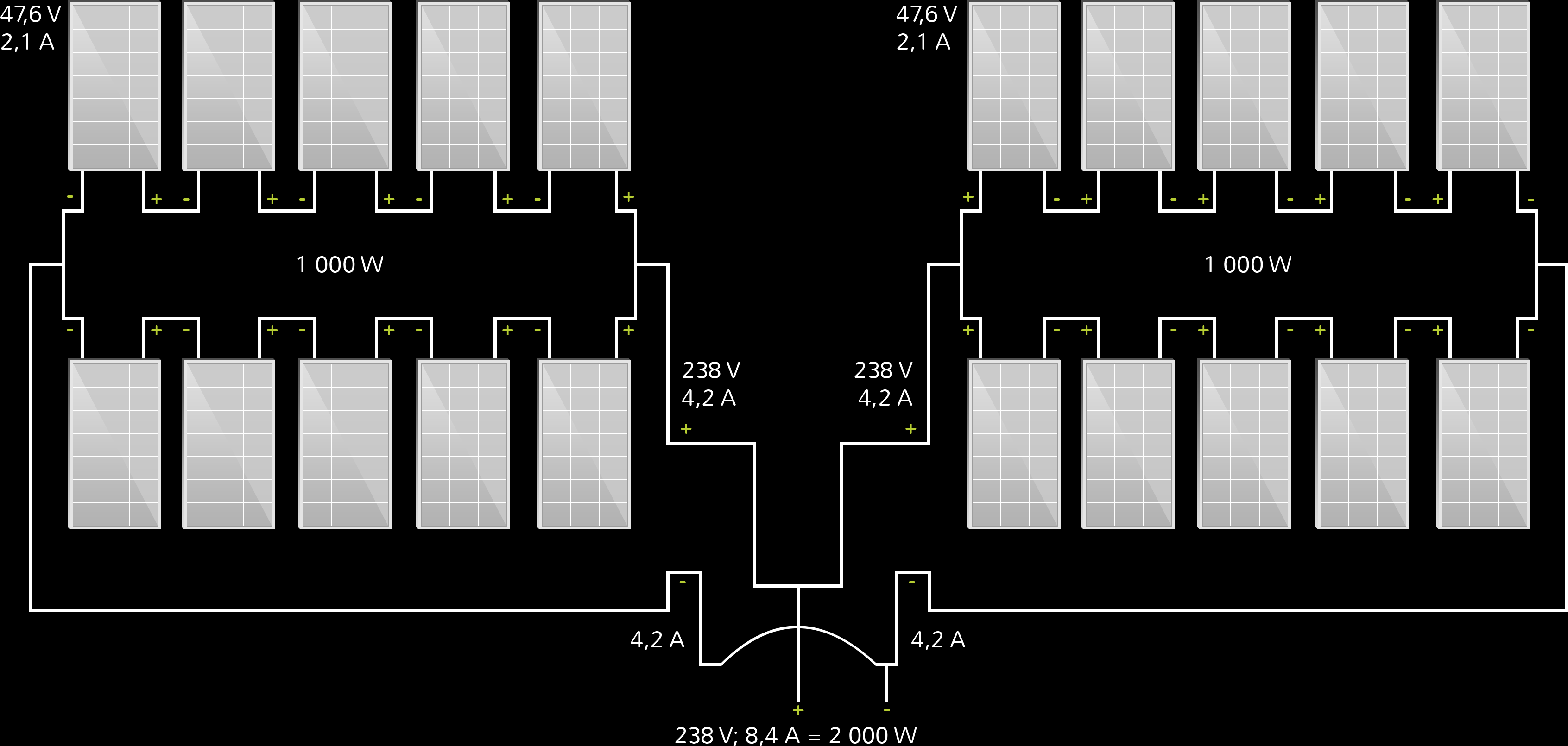

Figura 9: Ejemplo de conexión de los paneles amorfos con potencia de 100W (20 x 100W = 2000W)
Es posible utilizar los paneles de alto voltaje y amorfos con diferentes valores de potencia, intensidad y tensión, cuando la conexión en serie y en paralelo es apropiada y los valores de los resultados están conformes con las limitaciones de los parámetros para la conexión de los termos eléctricos híbridos.
